【Arduino 动手做】DIY ESP32 TFT 触摸显示屏上的 15 益智游戏

这是一个制作有趣的益智游戏的极其简单的方法，只需要三个组件。

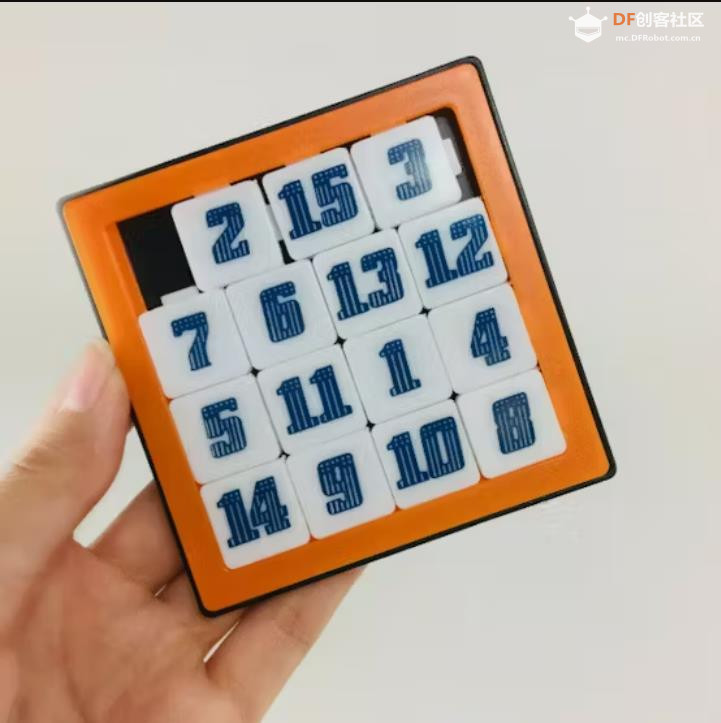

“15拼图”是一款经典的滑动拼图游戏，由一个4×4的网格组成，网格中有15个标有数字的方格，中间有一个空白处。游戏的目标是将方格从乱码的初始状态重新排列成数字顺序（从1到15，从左到右，从上到下），然后将它们滑入空白处。

游戏的目标是将牌按升序排列，空白处位于右下角。牌的排列方式有 15! = 1.3 万亿种，但只有一半是可以解决的。

在这个项目中，我将向您展示这个拼图的电子版本，与原始机械版本相比，它也有许多有用的改进和选项。

游戏是在彩色触摸显示屏上进行的，因此不会出现瓷砖粘连或移动困难的情况，这是机械版本中常见的情况。

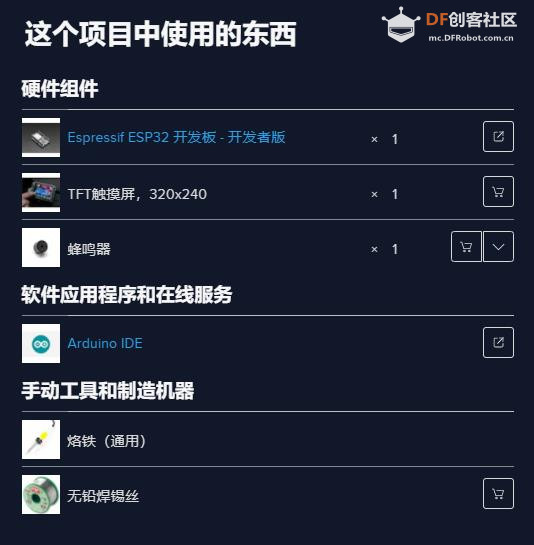

硬件部分极其简单，仅由三个组件组成：

ESP32 开发板
3.2英寸TFT LCD显示屏ILI9341驱动器带触摸屏
和小蜂鸣器

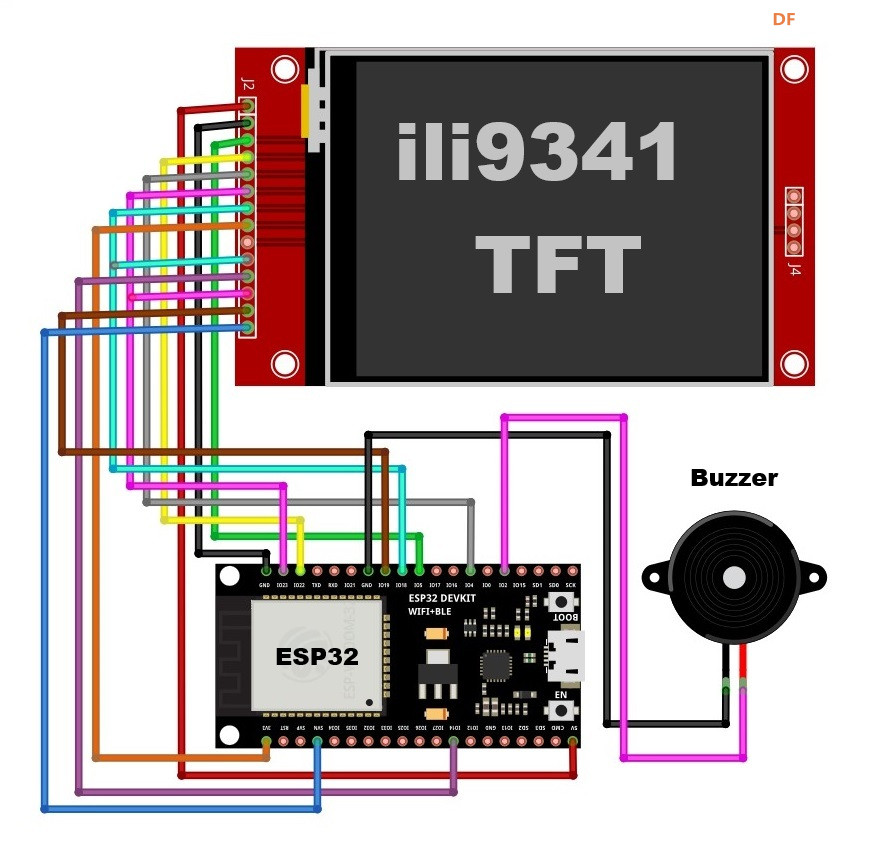

需要强调的是，如果您以与给定原理图相同的方式使用显示器与微控制器的连接，则还必须使用专门为该项目适配的TFTesPI库。另外，别忘了告诉您，我使用Arduino IDE版本1.8.16编译了代码，更重要的是，使用ESP32核心版本2.0.4编译了代码。

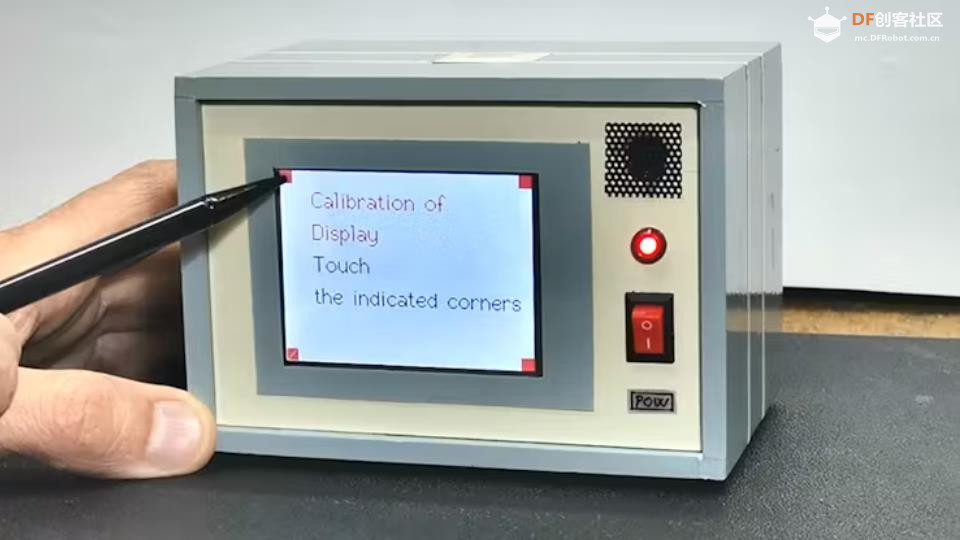

首先，我将介绍如何加入以及游戏中的选项。打开设备后，显示屏上会出现校准触摸屏的指南。

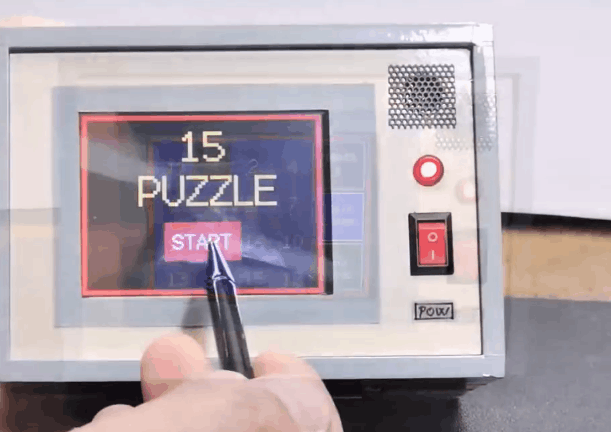

这一点很重要，因为游戏本身是通过触摸屏幕进行的，因此校准屏幕至关重要。我们通过按指定顺序按下显示屏的四个角来进行校准。然后会出现游戏名称，按下按钮即可开始游戏。游戏区域占据了大部分显示屏，右侧有三个控制信息按钮。

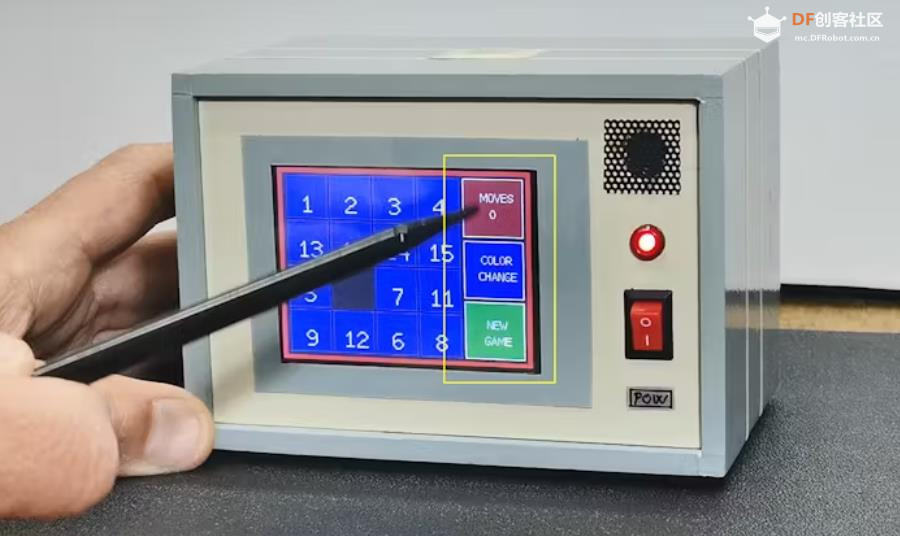

顶部按钮显示当前已进行的移动步数。实际上，我们在这里监控游戏的进程和结果。也就是说，游戏的目标是用尽可能少的步数排列数字。
使用中间的按钮，我们可以从棋盘的五种颜色中选择一种。这是一个非常实用的选项，我们可以在游戏的任何时刻使用它，而不会影响结果。
底部按钮也用于开始新游戏。此按钮在游戏开始时以及当前游戏进行到任何阶段（例如，如果我们遇到某些情况）时均可使用。每次按下此按钮，都会随机生成一个新游戏，因此我们可以选择一个至少在视觉上看起来更容易解决的游戏。屏幕上的所有触摸都会伴有相应的声音，使游戏更轻松、更有趣。

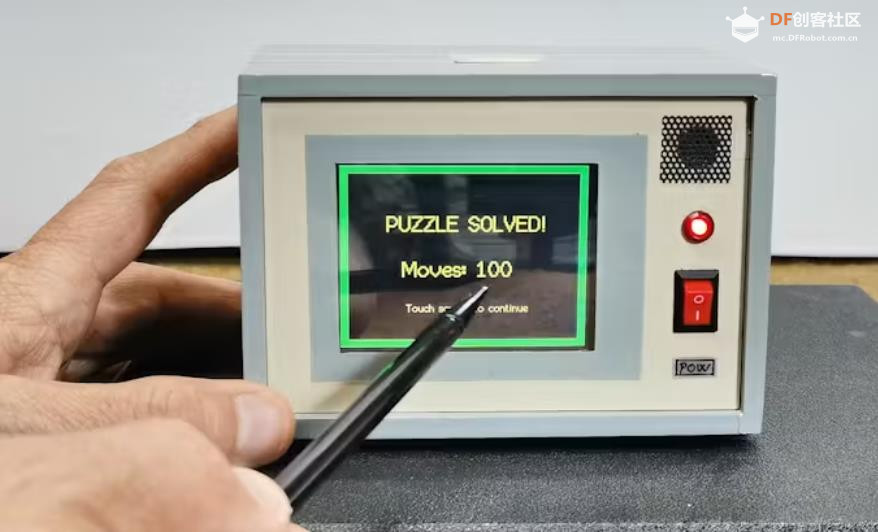

最后，当我们完成游戏时，屏幕上会出现一个信息，显示谜题解决了多少步，以及一个开始新游戏的按钮。

关于代码，我只想说几句话。

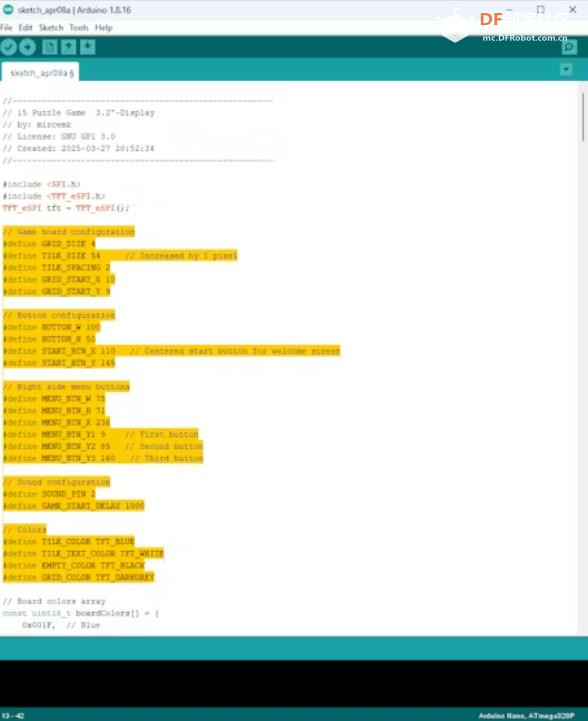

您可以看到，它的设计方式允许您轻松更改大多数参数，从图块间距和大小到调整游戏中的声音和颜色。

最后，简短总结一下。这是一个制作这款有趣益智游戏的极其简单的方法，只需要三个组件，就能让你享受数小时的乐趣。

项目代码

//-----------------------------------------------------
// 15 Puzzle Game  3.2"-Display
// by: mircemk
// License: GNU GPl 3.0
// Created: 2025-03-27 20:52:34
//-----------------------------------------------------

#include <SPI.h>
#include <TFT_eSPI.h>
TFT_eSPI tft = TFT_eSPI();

// Game board configuration
#define GRID_SIZE 4
#define TILE_SIZE 54     // Increased by 1 pixel
#define TILE_SPACING 2
#define GRID_START_X 10
#define GRID_START_Y 9

// Button configuration
#define BUTTON_W 100
#define BUTTON_H 50
#define START_BTN_X 110   // Centered start button for welcome screen
#define START_BTN_Y 145

// Right side menu buttons
#define MENU_BTN_W 75
#define MENU_BTN_H 71
#define MENU_BTN_X 236
#define MENU_BTN_Y1 9    // First button
#define MENU_BTN_Y2 85   // Second button
#define MENU_BTN_Y3 160   // Third button

// Sound configuration
#define SOUND_PIN 2
#define GAME_START_DELAY 1000

// Colors
#define TILE_COLOR TFT_BLUE
#define TILE_TEXT_COLOR TFT_WHITE
#define EMPTY_COLOR TFT_BLACK
#define GRID_COLOR TFT_DARKGREY

// Board colors array
const uint16_t boardColors[] = {
    0x001F,  // Blue
    0xFDA0,  // Orange
    0xF800,  // Red
    0x7BE0,  //  Olivie
    0xF81F   // Magenta
};
int currentColorIndex = 0;

// Game state variables
uint16_t pixel_x, pixel_y;
byte gameBoard[GRID_SIZE][GRID_SIZE];
int emptyTileX = GRID_SIZE - 1;
int emptyTileY = GRID_SIZE - 1;
bool gameStarted = false;
int moves = 0;
int iEnableButtons = 1;
unsigned long lastSoundTime = 0;
bool soundEnabled = true;
unsigned long lastButtonPress = 0;
#define BUTTON_DEBOUNCE_TIME 250  // 250ms debounce

// Function prototypes
void showWelcomeScreen();
void drawFrame(int size, uint16_t color);
void initializeGame();
void drawBoard();
void drawTile(int x, int y);
void drawMenuButtons();
bool isValidMove(int x, int y);
void moveTile(int x, int y);
void silentMoveTile(int x, int y);
void shuffleBoard();
void handleGameTouch();
void checkMenuButtons();
bool checkWin();
void gameWon();
void playSound(int type);
void updateMovesDisplay();
void changeBoardColor();

void setup() {
    uint16_t calibrationData[5];
    pinMode(15, OUTPUT);
    digitalWrite(15, LOW);
    Serial.begin(115200);

    tft.init();
    tft.setRotation(1);
    tft.fillScreen((0xFFFF));

    // Calibration screen
    tft.setCursor(40, 20, 2);
    tft.setTextColor(TFT_RED, TFT_WHITE);
    tft.setTextSize(2);
    tft.println("Calibration of");
    tft.setCursor(40, 60, 2);
    tft.println("Display");
    tft.setTextColor(TFT_BLACK, TFT_WHITE);
    tft.setCursor(40, 100, 2);
    tft.println("Touch");
    tft.setCursor(40, 140, 2);
    tft.println("the indicated corners");
    tft.calibrateTouch(calibrationData, TFT_GREEN, TFT_RED, 15);

    showWelcomeScreen();
}

void loop() {
    static uint16_t color;
    if (tft.getTouch(&pixel_x, &pixel_y) && iEnableButtons) {
        if (!gameStarted) {
            if (pixel_x > START_BTN_X && pixel_x < (START_BTN_X + BUTTON_W) &&
                pixel_y > START_BTN_Y && pixel_y < (START_BTN_Y + BUTTON_H)) {

                iEnableButtons = 0;

                while(tft.getTouch(&pixel_x, &pixel_y)) {
                    delay(10);
                }

                playSound(1);
                delay(GAME_START_DELAY);

                tft.fillScreen(TFT_BLACK);
                initializeGame();
                shuffleBoard();
                gameStarted = true;

                while(tft.getTouch(&pixel_x, &pixel_y)) {
                    delay(10);
                }

                delay(250);
                iEnableButtons = 1;
            }
        } else {
            handleGameTouch();
            checkMenuButtons();
        }
    }
}

void changeBoardColor() {
    currentColorIndex = (currentColorIndex + 1) % 5;
    for (int y = 0; y < GRID_SIZE; y++) {
        for (int x = 0; x < GRID_SIZE; x++) {
            if (gameBoard[y][x] != 0) {
                int pixelX = GRID_START_X + x * (TILE_SIZE + TILE_SPACING);
                int pixelY = GRID_START_Y + y * (TILE_SIZE + TILE_SPACING);
                tft.fillRect(pixelX, pixelY, TILE_SIZE, TILE_SIZE, boardColors[currentColorIndex]);

                tft.setTextColor(TILE_TEXT_COLOR);
                tft.setTextSize(2);
                String number = String(gameBoard[y][x]);
                int textWidth = number.length() * 12;
                int textHeight = 14;
                int textX = pixelX + (TILE_SIZE - textWidth) / 2;
                int textY = pixelY + (TILE_SIZE - textHeight) / 2;
                tft.setCursor(textX, textY);
                tft.print(number);
            }
        }
    }
}

void playSound(int type) {
    if (!soundEnabled) return;

    switch(type) {
        case 0: // Tile move sound
            tone(SOUND_PIN, 200, 50);  // Short 200Hz beep
            break;

        case 1: // Game start sound
            soundEnabled = false;
            tone(SOUND_PIN, 400, 200);
            delay(250);
            tone(SOUND_PIN, 600, 200);
            delay(250);
            tone(SOUND_PIN, 800, 400);
            delay(500);
            soundEnabled = true;
            break;

        case 2: // Win sound
            soundEnabled = false;
            tone(SOUND_PIN, 800, 200);
            delay(200);
            tone(SOUND_PIN, 1000, 200);
            delay(200);
            tone(SOUND_PIN, 1200, 400);
            delay(500);
            soundEnabled = true;
            break;
    }
}

void updateMovesDisplay() {
    // Clear the previous number with MAROON background
    tft.fillRect(MENU_BTN_X + 1, MENU_BTN_Y1 + 35, MENU_BTN_W - 2, 20, TFT_MAROON);

    tft.setTextColor(TFT_WHITE);
    tft.setTextSize(1);

    String movesStr = String(moves);
    int textWidth = movesStr.length() * 6;

    tft.setCursor(MENU_BTN_X + (MENU_BTN_W - textWidth) / 2, MENU_BTN_Y1 + 35);
    tft.print(movesStr);
}

void showWelcomeScreen() {
    tft.fillScreen(TFT_BLACK);
    drawFrame(5, TFT_RED);

    tft.setTextColor(TFT_YELLOW);
    tft.setTextSize(4);
    tft.setCursor(130, 10);
    tft.print("15");
    tft.setCursor(75, 70);
    tft.print("PUZZLE");

    tft.fillRect(START_BTN_X, START_BTN_Y, BUTTON_W, BUTTON_H, TFT_RED);
    tft.setTextColor(TFT_WHITE);
    tft.setTextSize(2);
    tft.setCursor(START_BTN_X + 10, START_BTN_Y + 10);
    tft.print("START");
}

void drawFrame(int size, uint16_t color) {
    for (int i = 0; i < size; i++) {
        tft.drawRect(i, i, 320-i*2, 240-i*2, color);
    }
}

void initializeGame() {
    tft.fillScreen(TFT_BLACK);
    drawFrame(5, TFT_RED);

    emptyTileX = GRID_SIZE - 1;
    emptyTileY = GRID_SIZE - 1;
    moves = 0;
    currentColorIndex = 0;  // Reset color to first color

    int value = 1;
    for (int y = 0; y < GRID_SIZE; y++) {
        for (int x = 0; x < GRID_SIZE; x++) {
            if (x == GRID_SIZE-1 && y == GRID_SIZE-1) {
                gameBoard[y][x] = 0;
            } else {
                gameBoard[y][x] = value++;
            }
        }
    }

    drawBoard();
    drawMenuButtons();
}

void drawBoard() {
    for (int y = 0; y < GRID_SIZE; y++) {
        for (int x = 0; x < GRID_SIZE; x++) {
            drawTile(x, y);
        }
    }
}

void drawTile(int x, int y) {
    int pixelX = GRID_START_X + x * (TILE_SIZE + TILE_SPACING);
    int pixelY = GRID_START_Y + y * (TILE_SIZE + TILE_SPACING);

    if (gameBoard[y][x] == 0) {
        tft.fillRect(pixelX, pixelY, TILE_SIZE, TILE_SIZE, EMPTY_COLOR);
    } else {
        tft.fillRect(pixelX, pixelY, TILE_SIZE, TILE_SIZE, boardColors[currentColorIndex]);
        tft.setTextColor(TILE_TEXT_COLOR);
        tft.setTextSize(2);

        String number = String(gameBoard[y][x]);
        int textWidth = number.length() * 12;
        int textHeight = 14;

        int textX = pixelX + (TILE_SIZE - textWidth) / 2;
        int textY = pixelY + (TILE_SIZE - textHeight) / 2;

        tft.setCursor(textX, textY);
        tft.print(number);
    }
}

void drawMenuButtons() {
    // Draw three menu buttons on the right
    for(int i = 0; i < 3; i++) {
        int y_pos;
        switch(i) {
            case 0: y_pos = MENU_BTN_Y1; break;
            case 1: y_pos = MENU_BTN_Y2; break;
            case 2: y_pos = MENU_BTN_Y3; break;
        }

        // Set different colors for each button
        uint16_t buttonColor;
        if (i == 0) buttonColor = TFT_MAROON;      // Moves button
        else if (i == 1) buttonColor = TFT_BLUE;   // Color change button
        else buttonColor = TFT_DARKGREEN;          // New game button

        tft.fillRect(MENU_BTN_X, y_pos, MENU_BTN_W, MENU_BTN_H, buttonColor);
        tft.drawRect(MENU_BTN_X, y_pos, MENU_BTN_W, MENU_BTN_H, TFT_WHITE);

        if (i == 0) {  // Top button - Moves counter
            tft.setTextColor(TFT_WHITE);
            tft.setTextSize(1);
            tft.setCursor(MENU_BTN_X + (MENU_BTN_W - 30) / 2, y_pos + 15);
            tft.print("MOVES");
            updateMovesDisplay();
        }
        else if (i == 1) {  // Middle button - Color changer
            tft.setTextColor(TFT_WHITE);
            tft.setTextSize(1);
            tft.setCursor(MENU_BTN_X + (MENU_BTN_W - 30) / 2, y_pos + 15);
            tft.print("COLOR");
            tft.setCursor(MENU_BTN_X + (MENU_BTN_W - 36) / 2, y_pos + 35);
            tft.print("CHANGE");
        }
        else if (i == 2) {  // Bottom button - NEW GAME
            tft.setTextColor(TFT_WHITE);
            tft.setTextSize(1);
            tft.setCursor(MENU_BTN_X + (MENU_BTN_W - 18) / 2, y_pos + 20);
            tft.print("NEW");
            tft.setCursor(MENU_BTN_X + (MENU_BTN_W - 24) / 2, y_pos + 40);
            tft.print("GAME");
        }
    }
}

void handleGameTouch() {
    int tileX = (pixel_x - GRID_START_X) / (TILE_SIZE + TILE_SPACING);
    int tileY = (pixel_y - GRID_START_Y) / (TILE_SIZE + TILE_SPACING);

    if (tileX >= 0 && tileX < GRID_SIZE && tileY >= 0 && tileY < GRID_SIZE) {
        if (isValidMove(tileX, tileY)) {
            moveTile(tileX, tileY);
            moves++;
            updateMovesDisplay();

            if (checkWin()) {
                gameWon();
            }
        }
    }
}

void checkMenuButtons() {
    unsigned long currentTime = millis();

    if (currentTime - lastButtonPress < BUTTON_DEBOUNCE_TIME) {
        return;
    }

    if (pixel_x >= MENU_BTN_X && pixel_x < (MENU_BTN_X + MENU_BTN_W)) {
        if (pixel_y >= MENU_BTN_Y1 && pixel_y < (MENU_BTN_Y1 + MENU_BTN_H)) {
            playSound(0);
            lastButtonPress = currentTime;

            while(tft.getTouch(&pixel_x, &pixel_y)) {
                delay(10);
            }
        }
        else if (pixel_y >= MENU_BTN_Y2 && pixel_y < (MENU_BTN_Y2 + MENU_BTN_H)) {
            playSound(0);
            changeBoardColor();
            lastButtonPress = currentTime;

            while(tft.getTouch(&pixel_x, &pixel_y)) {
                delay(10);
            }
        }
        else if (pixel_y >= MENU_BTN_Y3 && pixel_y < (MENU_BTN_Y3 + MENU_BTN_H)) {
            iEnableButtons = 0;

            while(tft.getTouch(&pixel_x, &pixel_y)) {
                delay(10);
            }

            playSound(1);
            delay(GAME_START_DELAY);

            initializeGame();
            shuffleBoard();
            gameStarted = true;

            while(tft.getTouch(&pixel_x, &pixel_y)) {
                delay(10);
            }

            delay(250);
            iEnableButtons = 1;
            lastButtonPress = currentTime;
        }
    }
}

bool isValidMove(int x, int y) {
    return (
        (abs(x - emptyTileX) == 1 && y == emptyTileY) ||
        (abs(y - emptyTileY) == 1 && x == emptyTileX)
    );
}

void moveTile(int x, int y) {
    gameBoard[emptyTileY][emptyTileX] = gameBoard[y][x];
    gameBoard[y][x] = 0;
    drawTile(emptyTileX, emptyTileY);
    drawTile(x, y);
    emptyTileX = x;
    emptyTileY = y;
    playSound(0);
}

void silentMoveTile(int x, int y) {
    gameBoard[emptyTileY][emptyTileX] = gameBoard[y][x];
    gameBoard[y][x] = 0;
    emptyTileX = x;
    emptyTileY = y;
}

void shuffleBoard() {
    iEnableButtons = 0;
    soundEnabled = false;

    randomSeed(analogRead(34));
    for (int i = 0; i < 200; i++) {
        int direction = random(4);
        int newX = emptyTileX;
        int newY = emptyTileY;

        switch (direction) {
            case 0: newY--; break;
            case 1: newY++; break;
            case 2: newX--; break;
            case 3: newX++; break;
        }

        if (newX >= 0 && newX < GRID_SIZE && newY >= 0 && newY < GRID_SIZE) {
            silentMoveTile(newX, newY);
        }
    }

    drawBoard();

    delay(250);
    soundEnabled = true;
    iEnableButtons = 1;
}

bool checkWin() {
    int value = 1;
    for (int y = 0; y < GRID_SIZE; y++) {
        for (int x = 0; x < GRID_SIZE; x++) {
            if (y == GRID_SIZE-1 && x == GRID_SIZE-1) {
                if (gameBoard[y][x] != 0) return false;
            } else {
                if (gameBoard[y][x] != value++) return false;
            }
        }
    }
    return true;
}

void gameWon() {
    tft.fillScreen(TFT_BLACK);
    drawFrame(10, TFT_GREEN);

    tft.setTextColor(TFT_YELLOW);
    tft.setTextSize(2);
    tft.setCursor(60, 60);
    tft.print("PUZZLE SOLVED!");

    tft.setTextSize(2);
    tft.setCursor(80, 120);
    tft.print("Moves: ");
    tft.print(moves);

    tft.setTextSize(1);
    tft.setCursor(85, 180);
    tft.print("Touch screen to continue");

    playSound(2);

    while(tft.getTouch(&pixel_x, &pixel_y)) {
        delay(10);
    }

    while(!tft.getTouch(&pixel_x, &pixel_y)) {
        delay(10);
    }

    gameStarted = false;
    moves = 0;
    showWelcomeScreen();
}
复制代码

附录
【Arduino 动手做】DIY ESP32 TFT 触摸显示屏上的 15 益智游戏
项目链接：https://www.hackster.io/mircemk/ ... ouch-dispaly-8c5817
项目作者：北马其顿 米尔塞姆克（Mirko Pavleski）

项目视频 ：https://www.youtube.com/watch?v=3YXgka5V8iE
项目代码：https://www.hackster.io/code_files/668381/download
