[项目] 用树莓派RP2040做的拼图游戏

[复制链接]
本帖最后由 aramy 于 2023-12-14 09:19 编辑

2021年1月底的时候，树莓派基金会推出了树莓派Pico。功能强劲，价格便宜。 手头这块开发板，核心使用RP2040，在这里就假装是块树莓派来做个拼图游戏。

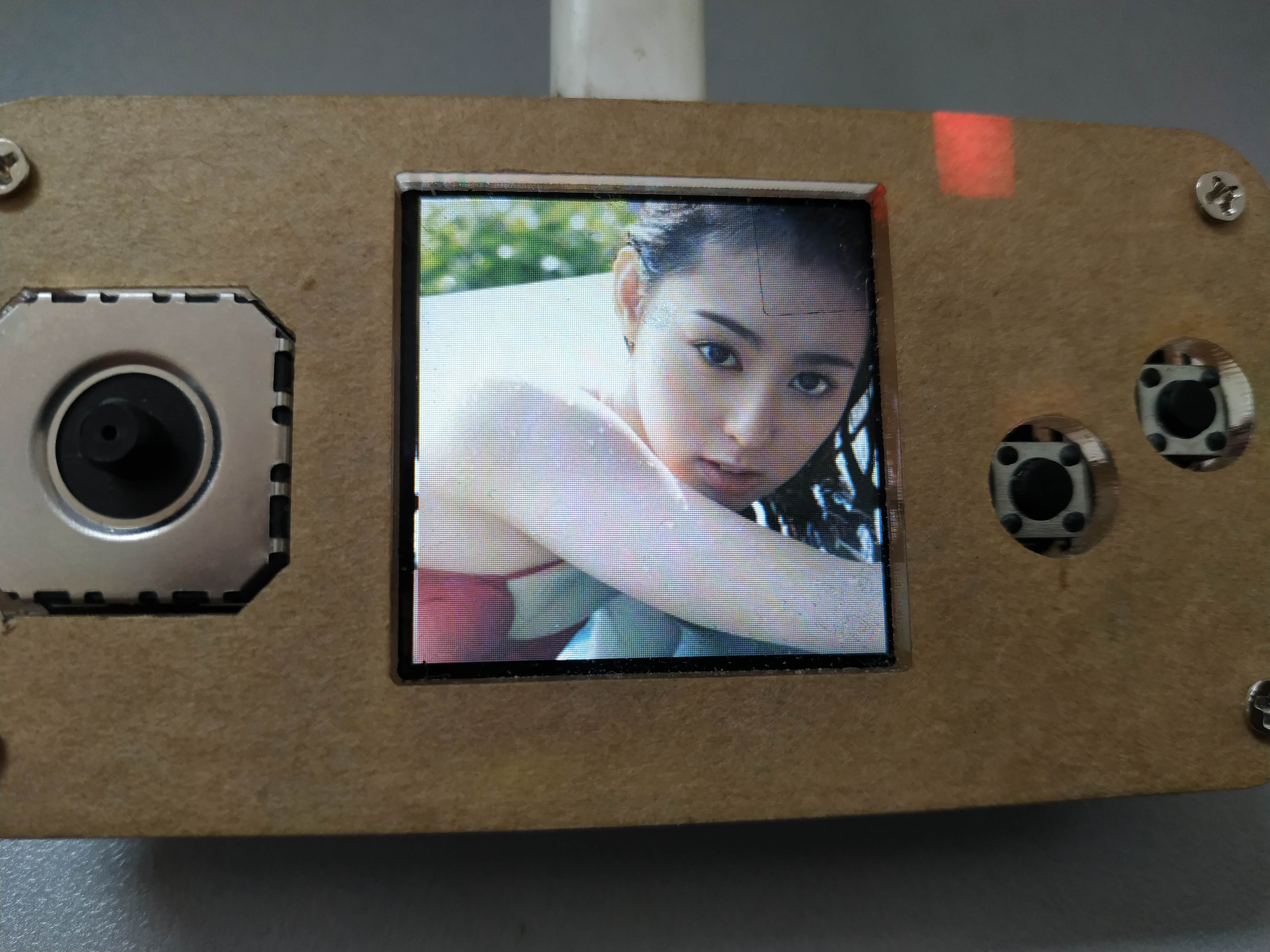

用树莓派RP2040做的拼图游戏图1


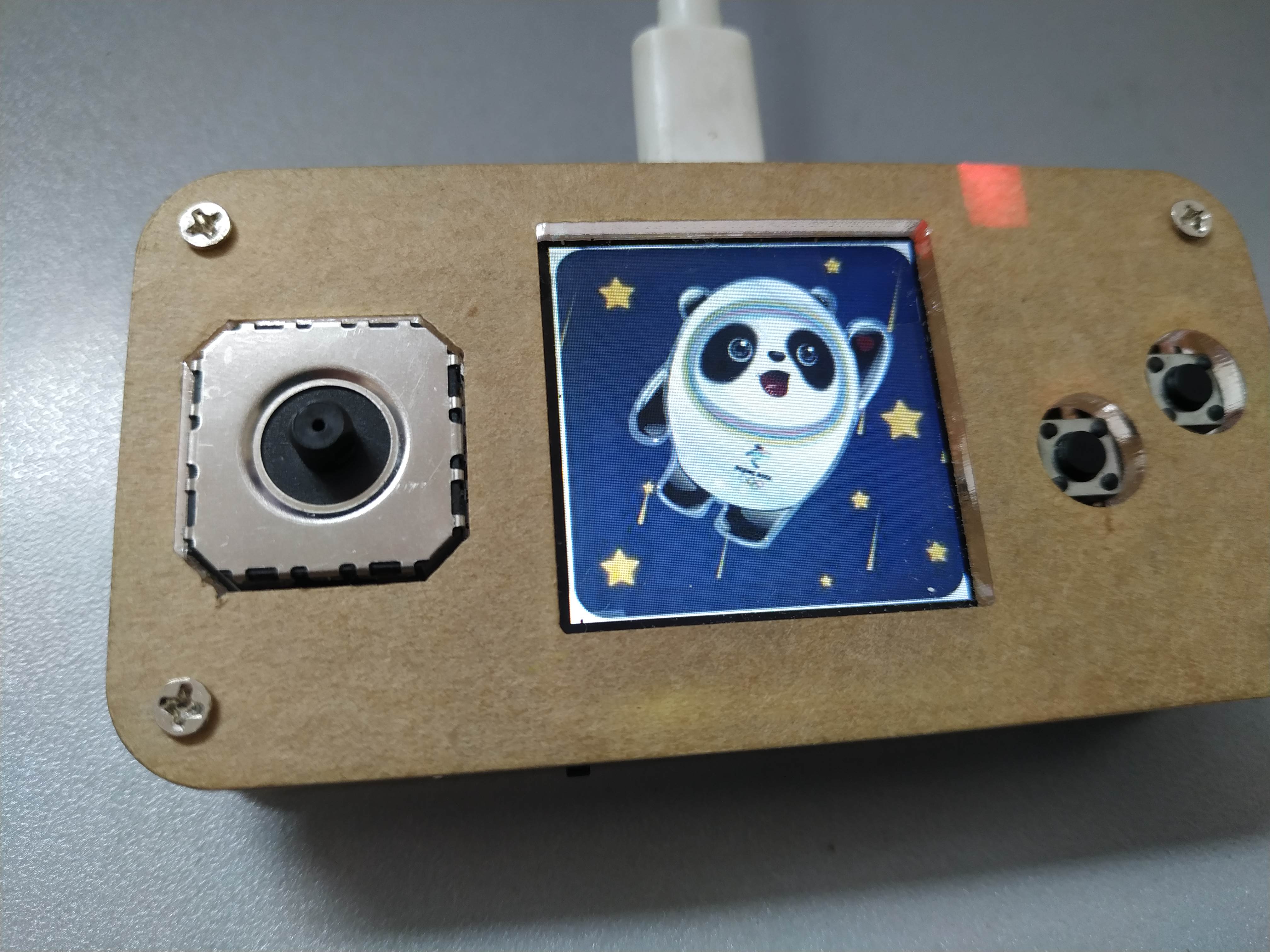

用树莓派RP2040做的拼图游戏图2



  • 采用树莓派Pico核心芯片RP2040：
    • 双核Arm Cortex M0+内核，可以运行到133MHz
    • 264KB内存
    • 性能强大、高度灵活的可编程IO可用于高速数字接口
    • 片内温度传感器、并支持外部4路模拟信号输入，内部ADC采样率高达500Ksps、12位精度
    • 支持MicroPython、C、C++编程
  • 板上功能：
    • 240*240分辨率的彩色IPS LCD，SPI接口，控制器为ST7789
    • 四向摇杆 + 2个轻触按键 + 一个三轴姿态传感器MMA7660用做输入控制
    • 板上外扩2MB Flash，预刷MicroPython的UF2固件
    • 一个红外接收管 + 一个红外发射管
    • 一个三轴姿态传感器MMA7660
    • 一个蜂鸣器
    • 双排16Pin连接器，有SPI、I2C以及2路模拟信号输入
    • 可以使用MicroPython、C、C++编程
    • USB Type C连接器用于供电、程序下载

用树莓派RP2040做的拼图游戏图3



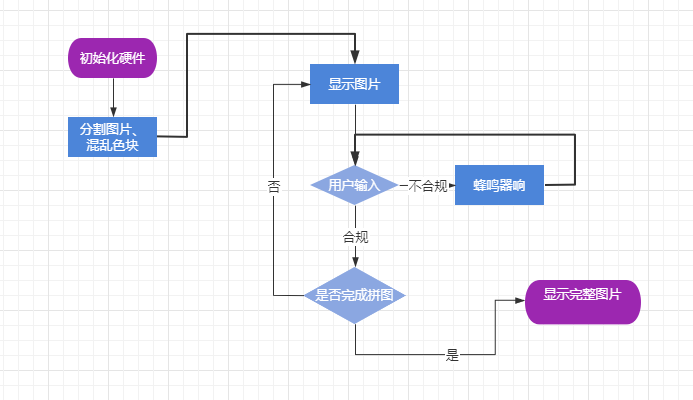

游戏实现过程：
拼图游戏，就是对一幅图片进行切割，隐藏其中一个切片，剩下的进行打乱处理，然后将打乱的图片进行还原的过程。
板子的显示屏为240X240的屏幕；从网上寻找图片，图片不能有大面积的留白，尽可能保证切割后，每一小片都不相同。网上的图片缩小尺寸到240X240，然后将图片格式转换为RGB565格式，因为在mpy的库中，使用的是RGB565的图片格式。
图片被分割，需要保证分割的份数是240的因子，这样才保证图片的完整。游戏开始时，在屏幕上显示被分割的行数和列数，分割越多，难度越大。每个被分割后的图片，都需要被记录当前的位置，和应该处的位置。这里我使用一个队列来存放每个切割后的色块信息。队列的长度，就是纵横被切割的块数。队列每个节点的序列，就是该节点在图片中正确的位置；节点的内容，为节点当前所处图片的位置。队列最后一个元素显示做隐藏，作为可以移动的隐藏色块。

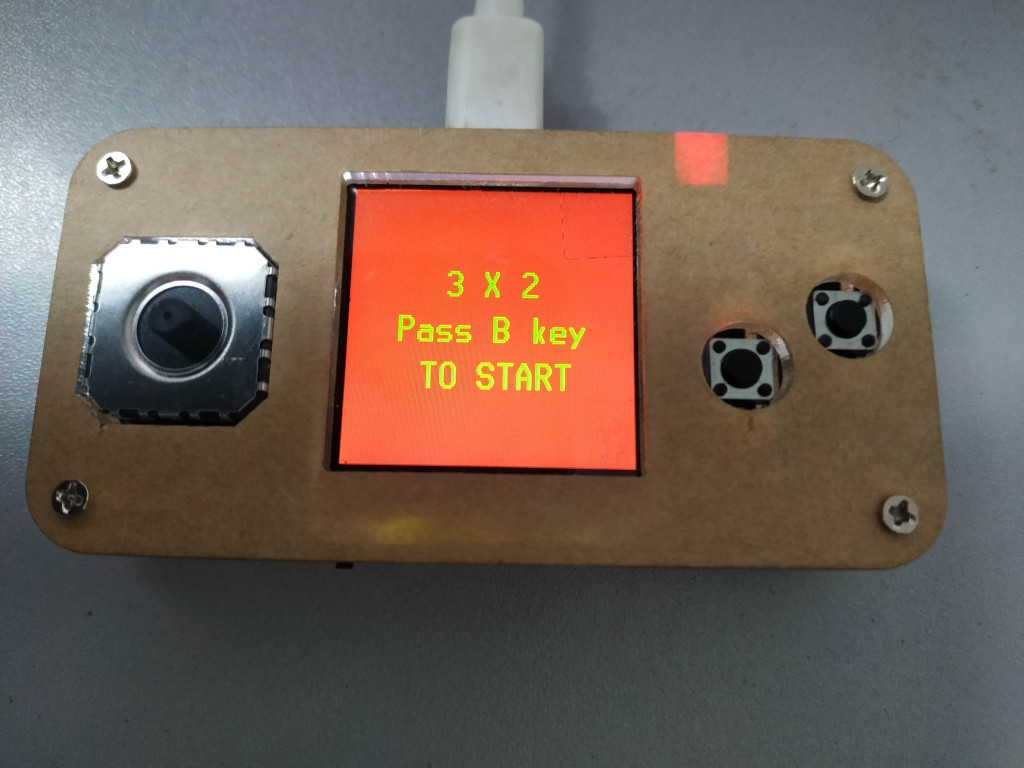

  1. class ImgSplit:# 图片分割的块

  2.         maxX=2

  3.         maxY=2

  4.

  5.

  6. width = 240

  7. height = 240

  8. res = 0

  9. dc = 1

  10. spi_sck = machine.Pin(2)

  11. spi_tx = machine.Pin(3)

  12. keyA=machine.Pin(5,machine.Pin.IN)

  13.

  14. class ImgIterm():

  15.     def __init__(self, pos):

  16.         self.pos = pos  # 当前位置

  17.         self.disp = True  # 是否显示

  18.

  19.

  20. class HRDGame():

  21.     # 初始化

  22.     def __init__(self):

  23.         spi0 = machine.SPI(0, baudrate=4000000, phase=1, polarity=1, sck=spi_sck, mosi=spi_tx)

  24.         self.disp = st7789.ST7789(spi0, width, height, reset=machine.Pin(res, machine.Pin.OUT),

  25.                                   dc=machine.Pin(dc, machine.Pin.OUT), xstart=0, ystart=0, rotation=0)

  26.         self.disp.fill(st7789.RED)

  27.         self.step = 0  # 移动了的步骤

  28.         self.image = open('bdd.bmp', 'rb')

  29.         self.imagesplit_X = int(240 / ImgSplit.maxX)

  30.         self.imagesplit_Y = int(240 / ImgSplit.maxY)

  31.         self.imglist = []  # 图片列表

  32.         for i in range(0, ImgSplit.maxX * ImgSplit.maxY):

  33.             node = ImgIterm(i)

  34.             self.imglist.append(node)

  35.         node.disp = False

  36.         self.disp.text(font2,str(ImgSplit.maxX)+' X '+str(ImgSplit.maxY),80,70,color=st7789.GREEN, background=st7789.RED)

  37.         self.disp.text(font2,"Pass B key ",40,110,color=st7789.GREEN, background=st7789.RED)

  38.         self.disp.text(font2,"TO START ",60,150,color=st7789.GREEN, background=st7789.RED)

  39.         while keyA.value():

  40.             pass

  41.

  42.     def readImgAndDraw(self, nodepos):  # 绘制指定节点 输入为 队列的号

  43.         # 读取指定位置图像，然后在指定位置绘制图像

  44.         x = int(nodepos % ImgSplit.maxX)

  45.         y = int(nodepos / ImgSplit.maxX)

  46.         node = self.imglist[nodepos]

  47.         t_x = int(node.pos % ImgSplit.maxX)

  48.         t_y = int(node.pos / ImgSplit.maxX)

  49.         if node.disp:

  50.             offset = y * self.imagesplit_Y * 480

  51.             self.image.seek(offset)

  52.             for column in range(0, self.imagesplit_Y):

  53.                 buf = self.image.read(480)

  54.                 buf = buf[x * self.imagesplit_X * 2:(x + 1) * self.imagesplit_X * 2]

  55.                 self.disp.blit_buffer(buf, t_x * self.imagesplit_X, t_y * self.imagesplit_Y + column, self.imagesplit_X,

  56.                                       1)

  57.         else:

  58.             self.disp.fill_rect(t_x * self.imagesplit_X, t_y * self.imagesplit_Y, self.imagesplit_X, self.imagesplit_Y,

  59.                                 st7789.CYAN)

  60.

  61.     def reset(self):

  62.         self._messimg()

  63.         self.step = 0

  64.         self.imglist[-1].disp = False

  65.         self.rander()

  66.

  67.     def rander(self, changeblock=None):  # 绘制图片

  68.         if self.step == 0:

  69.             for i in range(ImgSplit.maxX * ImgSplit.maxY):

  70.                 self.readImgAndDraw(i)

  71.         else:

  72.             self.readImgAndDraw(ImgSplit.maxX * ImgSplit.maxY - 1)

  73.             self.readImgAndDraw(changeblock)
复制代码

因为单片机内存容量的限制，每次移动都需要从原图中切割出各个色块，然后在对应位置进行绘制。每次移动仅仅为两个色块图片的交换，为保障速度，除开首次绘制，每次移动都仅仅绘制交换的两个色块。
游戏中移动依赖摇杆实现。摇杆是两个电位器，分别连接两个AD，用来接收横向、纵向两个方向的摇杆信号。通过AD读取摇杆位置，控制游戏中隐藏色块上下左右移动，当隐藏色块在边缘时，对应移除屏幕的动作就无效，会有蜂鸣器“滴”提示动作无效。
  1. controlH = machine.ADC(3)  # 横向控制

  2. controlV = machine.ADC(2)  # 纵向控制

  3. def keyaction():  # 通过摇杆判断动作

  4.     adc = controlH.read_u16()

  5.     if adc < 12000:  # 左

  6.         return 2

  7.     if adc > 50000:  # 右

  8.         return 3

  9.     adc = controlV.read_u16()

  10.     if adc < 12000:  # 上

  11.         return 0

  12.     if adc > 50000:  # 下

  13.         return 1

  14.     return 5
复制代码
  1.     def action(self, deal):  # 移动 入口：0，1，2，3 代表上下左右

  2.         '''

  3.          单步移动步骤，1 找到不显示的色块

  4.          2 按动作寻找 相邻的色块

  5.          3 如果能找到 则进行移动，返回True，否则返回False

  6.          4 返回值为 是否允许移动，移动的色块

  7.         '''

  8.         self.step += 1  # 移动步骤增加

  9.         cave = self.imglist[-1]

  10.         tpos = cave.pos  # 黑洞坐标

  11.         hx = int(tpos % ImgSplit.maxX)

  12.         hy = int(tpos / ImgSplit.maxX)

  13.         newtpos = None

  14.         if deal == 0:  # 上移

  15.             if hy == 0:  # 禁止上移

  16.                 return False, None, False

  17.             else:  # 允许移动

  18.                 hy = hy - 1

  19.                 newtpos = hy * ImgSplit.maxX + hx

  20.         if deal == 1:  # 下移

  21.             if hy + 1 == ImgSplit.maxY:  # 禁止下移

  22.                 return False, None, False

  23.             else:  # 允许移动

  24.                 hy = hy + 1

  25.                 newtpos = hy * ImgSplit.maxX + hx

  26.

  27.         if deal == 2:  # 左移

  28.             if hx == 0:  # 禁止左移

  29.                 return False, None, False

  30.             else:  # 允许移动

  31.                 hx = hx - 1

  32.                 newtpos = hy * ImgSplit.maxX + hx

  33.         if deal == 3:  # 右移

  34.             if hx + 1 == ImgSplit.maxX:  # 禁止右移

  35.                 return False, None, False

  36.             else:  # 允许移动

  37.                 hx = hx + 1

  38.                 newtpos = hy * ImgSplit.maxX + hx

  39.         # 允许移动，交换坐标

  40.         offset = 0

  41.         for iterm in self.imglist:

  42.             if iterm.pos == newtpos:

  43.                 break

  44.             offset += 1

  45.         cave.pos = newtpos

  46.         iterm.pos = tpos

  47.         done = self.checkover()

  48.         return True, offset, done

  49.

复制代码

当所有的色块都移动到正确的位置时，游戏结束。将隐藏色块进行显示，显示出完整的图片来。
  1.  def checkover(self):  # 检查是否拼完

  2.         i = 0

  3.         for node in self.imglist:

  4.             if node.pos != i:

  5.                 return False

  6.             i += 1

  7.         #拼图完成

  8.         self.imglist[-1].disp=True

  9.         return True
复制代码

为了防止题目无解，图片打乱的顺序是使用随机数按规则进行移动。这样既保证了一定有解，又保障了图片的混乱性。
  1. def _messimg(self):  # 游戏开始时，对图像进行打乱

  2.         maxstep=ImgSplit.maxX*ImgSplit.maxY*8

  3.         for i in range(maxstep):

  4.         #for i in range(10):

  5.             act = random.randint(0, 3)

  6.             self.action(act)
复制代码

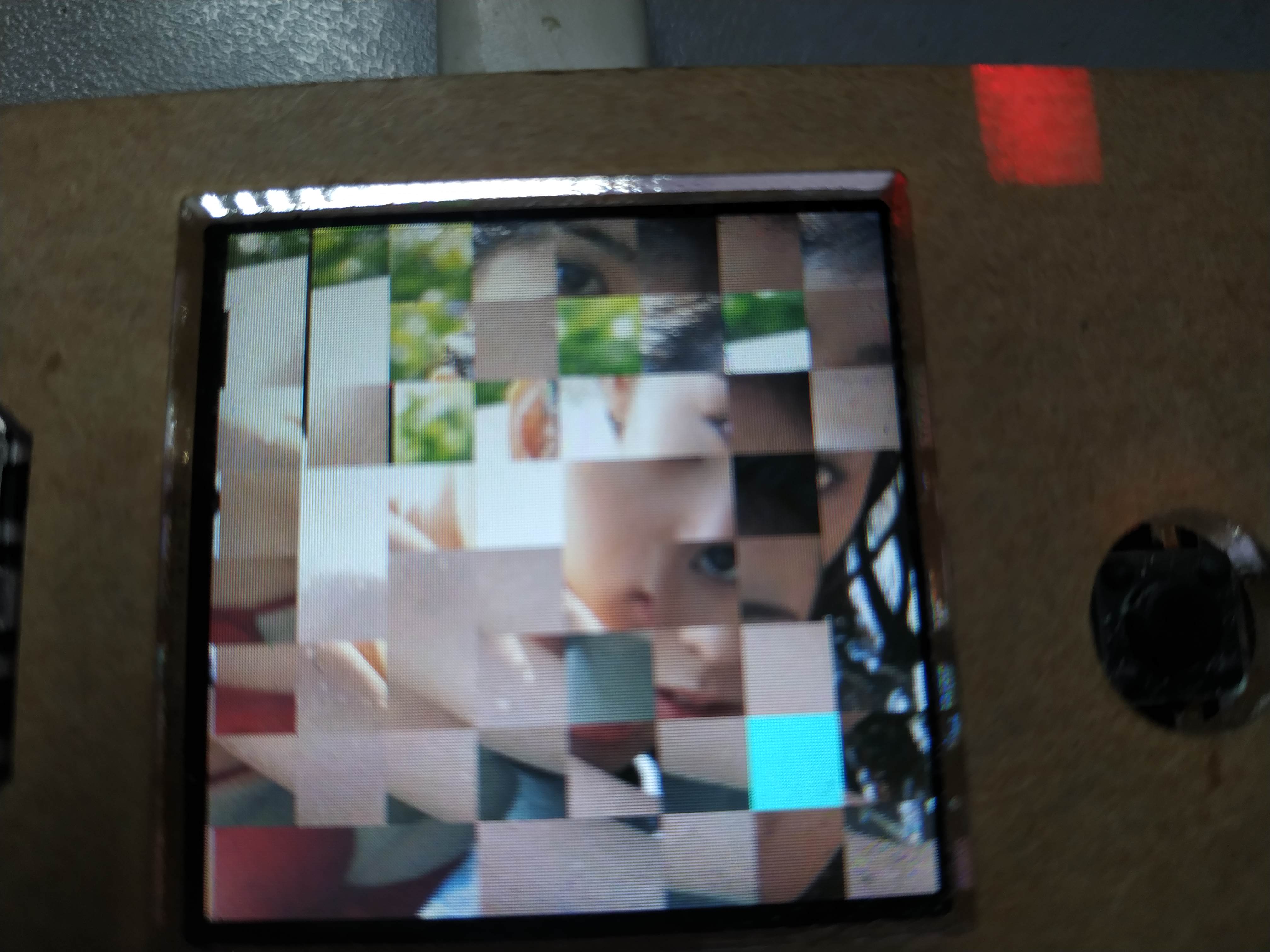

最后写一个main.py文件，用来调用游戏。这样就可以脱离电脑，只需要供电即可启动游戏啦！可是发现自己搞不定这个游戏了，连3X3都拼不出来了，记得小时候拼的挺溜:(。上一幅8x8的图片，看看混乱程度!

下载附件华容道.zip
