【花雕学编程】Arduino动手做（176）---8x8方格模块33个项目

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验一百七十六：6mm大尺寸8x8LED方块方格点阵模块 可级联 红绿蓝白色 可选8级亮度
项目三十一：使用Matrix库的三色LED
实验开源代码

/*
  【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验一百七十六：6mm大尺寸8x8LED方块方格点阵模块 可级联 红绿蓝白色 可选8级亮度
  项目三十一：使用Matrix库的三色LED
  接脚连线：
  MAX7219       UNO
  VCC  →→→→→ 5V
  GND  →→→→→ GND
  DIN  →→→→→ D12（数据，数据接收引脚）
  CS   →→→→→ D11（负载，命令接收引脚）
  CLK  →→→→→ D10（时钟，时钟引脚）
*/

#include <Sprite.h>  // Sprite before Matrix
#include <Matrix.h>

//DIN, CLK, CS, #chips
Matrix myLeds = Matrix(12, 10, 11, 3);

Sprite letter_D = Sprite(6, 8,
                         B111100,
                         B111110,
                         B110111,
                         B110011,
                         B110011,
                         B110111,
                         B111110,
                         B111100
                        );
Sprite letter_E = Sprite(5, 8,
                         B11111,
                         B11111,
                         B11000,
                         B11110,
                         B11110,
                         B11000,
                         B11111,
                         B11111
                        );
Sprite letter_L = Sprite(5, 8,
                         B11000,
                         B11000,
                         B11000,
                         B11000,
                         B11000,
                         B11000,
                         B11111,
                         B11111
                        );

void setup() {
  myLeds.setBrightness(0);
}

void loop() {
  myLeds.clear();
  delay(1000);
  myLeds.write(17, 0, letter_L);
  delay(1000);
  myLeds.write(9, 0, letter_E);
  delay(1000);
  myLeds.write(1, 0, letter_D);
  delay(1000);
}
复制代码



【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）

实验一百七十六：6mm大尺寸8x8LED方块方格点阵模块 可级联 红绿蓝白色 可选8级亮度

项目三十一：使用Matrix库的三色LED

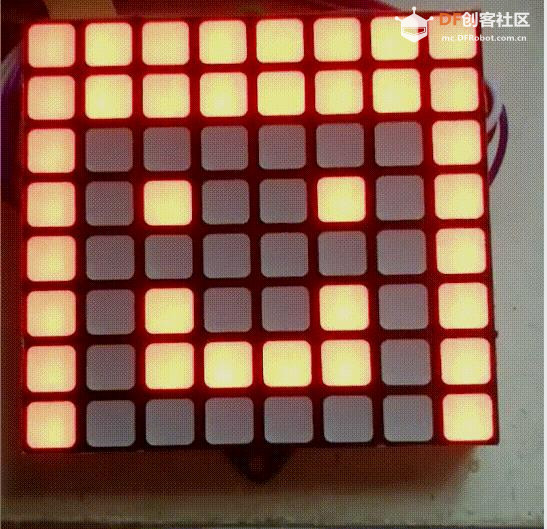

实验场景图片

Matrix库的几个函数

基本用法，仅限像素
Matrix myLeds = Matrix（DIN，CLK，LOAD，numChips）;
使用您选择的名称创建Matrix对象的实例。DIN，CLK和LOAD是连接这些信号的引脚号。如果连接了多个单独连接的MAX7219芯片，则可以创建多个对象。

myLeds.clear（）;
清除整个显示屏。

myLeds.setBrightness（15）;
设置显示亮度，从0到15（最亮）。

myLeds.write（x，y，value）;
更改单个像素。对于关闭，值应为LOW，对于on，值应为HIGH。

基本用法，使用Sprite
Sprite myIcon = Sprite（宽度，高度，B11000，B11000，B11111，B11111）;
创建一个精灵对象。您可以根据需要创建任意数量的精灵，每个精灵都有一个唯一的名称。宽度应与每个数据值中的位数匹配，高度应与数据值的数量匹配。

myLeds.write（x，y，myIcon）;
在显示屏上绘制一个闪烁的精灵。


Sprite库允许创建与Matrix库一起使用的图像精灵

Sprite
启动LCD库。

width（）
返回精灵的宽度（以像素为单位）。

height（）
返回精灵的高度（以像素为单位）。

write（）
将数据写入精灵的x，y位置。

read（）
返回存储在sprite的x，y位置的数据。

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验一百七十六：6mm大尺寸8x8LED方块方格点阵模块 可级联 红绿蓝白色 可选8级亮度
项目三十二：建立字母库，横式滚动文本显示(三级联)
实验开源代码

/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验一百七十六：6mm大尺寸8x8LED方块方格点阵模块 可级联 红绿蓝白色 可选8级亮度
项目三十二：建立字母库，横式滚动文本显示(三级联)
接线接脚:
  MAX7219       UNO
  VCC  →→→→→ 5V
  GND  →→→→→ GND
  DIN  →→→→→ D12（数据，数据接收引脚）
  CS   →→→→→ D11（负载，命令接收引脚）
  CLK  →→→→→ D10（时钟，时钟引脚）
*/

#include <MaxMatrix.h>
#include <avr/pgmspace.h>
PROGMEM const unsigned char CH[] = {
  3, 8, B00000000, B00000000, B00000000, B00000000, B00000000, // space
  1, 8, B01011111, B00000000, B00000000, B00000000, B00000000, // !
  3, 8, B00000011, B00000000, B00000011, B00000000, B00000000, // "
  5, 8, B00010100, B00111110, B00010100, B00111110, B00010100, // #
  4, 8, B00100100, B01101010, B00101011, B00010010, B00000000, // $
  5, 8, B01100011, B00010011, B00001000, B01100100, B01100011, // %
  5, 8, B00110110, B01001001, B01010110, B00100000, B01010000, // &
  1, 8, B00000011, B00000000, B00000000, B00000000, B00000000, // '
  3, 8, B00011100, B00100010, B01000001, B00000000, B00000000, // (
  3, 8, B01000001, B00100010, B00011100, B00000000, B00000000, // )
  5, 8, B00101000, B00011000, B00001110, B00011000, B00101000, // *
  5, 8, B00001000, B00001000, B00111110, B00001000, B00001000, // +
  2, 8, B10110000, B01110000, B00000000, B00000000, B00000000, // ,
  4, 8, B00001000, B00001000, B00001000, B00001000, B00000000, // -
  2, 8, B01100000, B01100000, B00000000, B00000000, B00000000, // .
  4, 8, B01100000, B00011000, B00000110, B00000001, B00000000, // /
  4, 8, B00111110, B01000001, B01000001, B00111110, B00000000, // 0
  3, 8, B01000010, B01111111, B01000000, B00000000, B00000000, // 1
  4, 8, B01100010, B01010001, B01001001, B01000110, B00000000, // 2
  4, 8, B00100010, B01000001, B01001001, B00110110, B00000000, // 3
  4, 8, B00011000, B00010100, B00010010, B01111111, B00000000, // 4
  4, 8, B00100111, B01000101, B01000101, B00111001, B00000000, // 5
  4, 8, B00111110, B01001001, B01001001, B00110000, B00000000, // 6
  4, 8, B01100001, B00010001, B00001001, B00000111, B00000000, // 7
  4, 8, B00110110, B01001001, B01001001, B00110110, B00000000, // 8
  4, 8, B00000110, B01001001, B01001001, B00111110, B00000000, // 9
  2, 8, B01010000, B00000000, B00000000, B00000000, B00000000, // :
  2, 8, B10000000, B01010000, B00000000, B00000000, B00000000, // ;
  3, 8, B00010000, B00101000, B01000100, B00000000, B00000000, // <
  3, 8, B00010100, B00010100, B00010100, B00000000, B00000000, // =
  3, 8, B01000100, B00101000, B00010000, B00000000, B00000000, // >
  4, 8, B00000010, B01011001, B00001001, B00000110, B00000000, // ?
  5, 8, B00111110, B01001001, B01010101, B01011101, B00001110, // @
  4, 8, B01111110, B00010001, B00010001, B01111110, B00000000, // A
  4, 8, B01111111, B01001001, B01001001, B00110110, B00000000, // B
  4, 8, B00111110, B01000001, B01000001, B00100010, B00000000, // C
  4, 8, B01111111, B01000001, B01000001, B00111110, B00000000, // D
  4, 8, B01111111, B01001001, B01001001, B01000001, B00000000, // E
  4, 8, B01111111, B00001001, B00001001, B00000001, B00000000, // F
  4, 8, B00111110, B01000001, B01001001, B01111010, B00000000, // G
  4, 8, B01111111, B00001000, B00001000, B01111111, B00000000, // H
  3, 8, B01000001, B01111111, B01000001, B00000000, B00000000, // I
  4, 8, B00110000, B01000000, B01000001, B00111111, B00000000, // J
  4, 8, B01111111, B00001000, B00010100, B01100011, B00000000, // K
  4, 8, B01111111, B01000000, B01000000, B01000000, B00000000, // L
  5, 8, B01111111, B00000010, B00001100, B00000010, B01111111, // M
  5, 8, B01111111, B00000100, B00001000, B00010000, B01111111, // N
  4, 8, B00111110, B01000001, B01000001, B00111110, B00000000, // O
  4, 8, B01111111, B00001001, B00001001, B00000110, B00000000, // P
  4, 8, B00111110, B01000001, B01000001, B10111110, B00000000, // Q
  4, 8, B01111111, B00001001, B00001001, B01110110, B00000000, // R
  4, 8, B01000110, B01001001, B01001001, B00110010, B00000000, // S
  5, 8, B00000001, B00000001, B01111111, B00000001, B00000001, // T
  4, 8, B00111111, B01000000, B01000000, B00111111, B00000000, // U
  5, 8, B00001111, B00110000, B01000000, B00110000, B00001111, // V
  5, 8, B00111111, B01000000, B00111000, B01000000, B00111111, // W
  5, 8, B01100011, B00010100, B00001000, B00010100, B01100011, // X
  5, 8, B00000111, B00001000, B01110000, B00001000, B00000111, // Y
  4, 8, B01100001, B01010001, B01001001, B01000111, B00000000, // Z
  2, 8, B01111111, B01000001, B00000000, B00000000, B00000000, // [
  4, 8, B00000001, B00000110, B00011000, B01100000, B00000000, // \ backslash
  2, 8, B01000001, B01111111, B00000000, B00000000, B00000000, // ]
  3, 8, B00000010, B00000001, B00000010, B00000000, B00000000, // hat
  4, 8, B01000000, B01000000, B01000000, B01000000, B00000000, // _
  2, 8, B00000001, B00000010, B00000000, B00000000, B00000000, // `
  4, 8, B00100000, B01010100, B01010100, B01111000, B00000000, // a
  4, 8, B01111111, B01000100, B01000100, B00111000, B00000000, // b
  4, 8, B00111000, B01000100, B01000100, B00101000, B00000000, // c
  4, 8, B00111000, B01000100, B01000100, B01111111, B00000000, // d
  4, 8, B00111000, B01010100, B01010100, B00011000, B00000000, // e
  3, 8, B00000100, B01111110, B00000101, B00000000, B00000000, // f
  4, 8, B10011000, B10100100, B10100100, B01111000, B00000000, // g
  4, 8, B01111111, B00000100, B00000100, B01111000, B00000000, // h
  3, 8, B01000100, B01111101, B01000000, B00000000, B00000000, // i
  4, 8, B01000000, B10000000, B10000100, B01111101, B00000000, // j
  4, 8, B01111111, B00010000, B00101000, B01000100, B00000000, // k
  3, 8, B01000001, B01111111, B01000000, B00000000, B00000000, // l
  5, 8, B01111100, B00000100, B01111100, B00000100, B01111000, // m
  4, 8, B01111100, B00000100, B00000100, B01111000, B00000000, // n
  4, 8, B00111000, B01000100, B01000100, B00111000, B00000000, // o
  4, 8, B11111100, B00100100, B00100100, B00011000, B00000000, // p
  4, 8, B00011000, B00100100, B00100100, B11111100, B00000000, // q
  4, 8, B01111100, B00001000, B00000100, B00000100, B00000000, // r
  4, 8, B01001000, B01010100, B01010100, B00100100, B00000000, // s
  3, 8, B00000100, B00111111, B01000100, B00000000, B00000000, // t
  4, 8, B00111100, B01000000, B01000000, B01111100, B00000000, // u
  5, 8, B00011100, B00100000, B01000000, B00100000, B00011100, // v
  5, 8, B00111100, B01000000, B00111100, B01000000, B00111100, // w
  5, 8, B01000100, B00101000, B00010000, B00101000, B01000100, // x
  4, 8, B10011100, B10100000, B10100000, B01111100, B00000000, // y
  3, 8, B01100100, B01010100, B01001100, B00000000, B00000000, // z
  3, 8, B00001000, B00110110, B01000001, B00000000, B00000000, // {
  1, 8, B01111111, B00000000, B00000000, B00000000, B00000000, // |
  3, 8, B01000001, B00110110, B00001000, B00000000, B00000000, // }
  4, 8, B00001000, B00000100, B00001000, B00000100, B00000000, // ~
};

int DIN = 12;
int CLK = 10;
int CS = 11;
int maxInUse = 3;

MaxMatrix m(DIN, CS, CLK, maxInUse);
byte buffer[10];
char text[]= "Hello Eagler8 "; // 滚动文本

void setup() {
  m.init(); // 模块初始化
  m.setIntensity(8); // 点阵亮度 0-15
}

void loop() {
  printStringWithShift(text, 100); // （文字，滚动速度）
}
// 显示=滚动提取的字符
void printCharWithShift(char c, int shift_speed) {
  if (c < 32) return;
  c -= 32;
  memcpy_P(buffer, CH + 7 * c, 7);
  m.writeSprite(32, 0, buffer);
  m.setColumn(32 + buffer[0], 0);
  for (int i = 0; i < buffer[0] + 1; i++){
    delay(shift_speed);
    m.shiftLeft(false, false);
  }
}

// 从文本字符串中提取字符
void printStringWithShift(char* s, int shift_speed) {
  while (*s != 0) {
    printCharWithShift(*s, shift_speed);
    s++;
  }
}
复制代码

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验一百七十六：6mm大尺寸8x8LED方块方格点阵模块 可级联 红绿蓝白色 可选8级亮度
项目三十二：建立字母库，横式滚动文本显示(三级联)

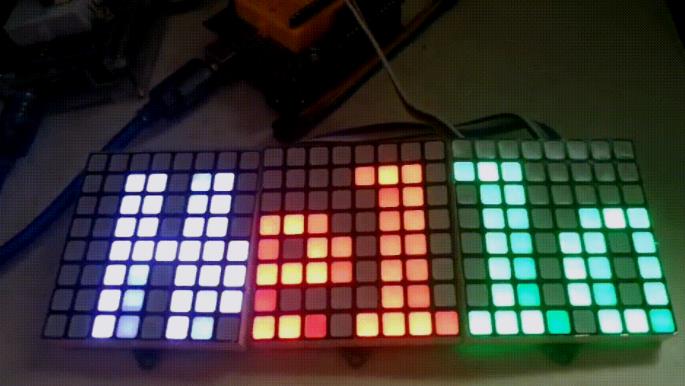

实验场景图片

:P大小点阵屏的对比

太全了，一时有点晕

威威子爱捣鼓 发表于 2021-7-25 11:12
太全了，一时有点晕

谢谢鼓励，这个模块比较少见

厉害厉害厉害厉害厉害

虾虾^0^ 发表于 2021-8-12 15:50
厉害厉害厉害厉害厉害

谢谢虾虾的鼓励

Arduino 系列传感器和执行器模块实验目录清单：
一块扩展板完成Arduino的10类37项实验（代码+图形+仿真）
https://mc.dfrobot.com.cn/thread-280845-1-1.html
连杆形式的腿机构十一种：盘点机器人行走背后的机械原理
https://mc.dfrobot.com.cn/thread-308097-1-1.html
【花雕动手做】超低成本，尝试五十元的麦克纳姆轮小车！
https://mc.dfrobot.com.cn/thread-307863-1-1.html
【花雕动手做】超迷你哦，用徽商香烟盒做个智能小车！
https://mc.dfrobot.com.cn/thread-307907-1-1.html
【花雕动手做】太搞笑啦，一支胶管制成二只蠕动机器人
https://mc.dfrobot.com.cn/thread-308046-1-1.html
【花雕动手做】快餐盒盖，极低成本搭建机器人实验平台
https://mc.dfrobot.com.cn/thread-308063-1-1.html
【花雕动手做】特别苗条，使用微波传感器控制的纤细小车
https://mc.dfrobot.com.cn/thread-308866-1-1.html
【花雕动手做】脑洞大开、五花八门的简易机器人66种
https://mc.dfrobot.com.cn/thread-307900-1-1.html

实验一百五十八：QMC5883L电子指南针罗盘模块 三轴磁场传感器GY-271
https://mc.dfrobot.com.cn/thread-308195-1-1.html
实验一百六十三：BMI160 6轴惯性运动传感器 16位3轴加速度+超低功耗3轴陀螺仪  I2C/SPI 14LGA
https://mc.dfrobot.com.cn/thread-310371-1-1.html
实验一百六十五：2.4 英寸 TFT LCD 触摸屏模块 XPT2046 PCB ILI9341 240x320 像素 8 位 SPI 串口显示器
https://mc.dfrobot.com.cn/thread-309803-1-1.html
实验一百七十六：6mm大尺寸8x8LED方块方格点阵模块 可级联 红绿蓝白色 可选8级亮度
https://mc.dfrobot.com.cn/thread-309845-1-1.html
实验一百八十三：GY-530 VL53L0X 激光测距 ToF测距 飞行时间测距传感器模块 IIC通信协议
https://mc.dfrobot.com.cn/thread-310273-1-1.html
实验一百八十五：MAX4466声音传感器 驻极体话筒放大器 麦克风可调功放模块 microphone
https://mc.dfrobot.com.cn/thread-310193-1-1.html
实验一百八十九：TDA1308 硅麦克风 数字咪头放大模块 拾音器放大板 楼氏SUNLEPHANT
https://mc.dfrobot.com.cn/thread-310246-1-1.html
实验一百九十三：TCS34725颜色识别传感器 RGB IIC明光感应模块 ColorSensor
https://mc.dfrobot.com.cn/thread-310209-1-1.html
实验二百：RCWL-0515微波雷达感应开关 人体感应 智能感应探测传感器 12-15米远距离2.7G微波检测模块
https://mc.dfrobot.com.cn/thread-310313-1-1.html
实验二百零三：Air724UG合宙 Cat14G模块 DTU物联网UART串口通信数据TCP透传 核心板组合套餐
https://mc.dfrobot.com.cn/thread-310342-1-1.html
实验二百零九：Gravity: I2C & UART BC20 NB-IoT & GNSS通信模块 NB-IoT广域低功耗无线通信 GPS/北斗精准定位
https://mc.dfrobot.com.cn/thread-310433-1-1.html

  【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验一百七十六：6mm大尺寸8x8LED方块方格点阵模块 可级联 红绿蓝白色 可选8级亮度
  项目三十三：动态音乐频谱仪

  实验开源代码

/*

  【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验一百七十六：6mm大尺寸8x8LED方块方格点阵模块 可级联 红绿蓝白色 可选8级亮度
  项目三十三：动态音乐频谱仪
  接脚连线：
  MAX7219       UNO
  VCC  →→→→→ 5V
  GND  →→→→→ GND
  DIN  →→→→→ D12（数据，数据接收引脚）
  CS   →→→→→ D11（负载，命令接收引脚）
  CLK  →→→→→ D10（时钟，时钟引脚）
*/

#include "LedControl.h"

/* Led matrix - Max7219 Declared */
LedControl lc = LedControl(12, 11, 10, 1);

const int maxScale = 11;

/*  Sensor - Max9812 Declared */
const int sensorPin = A4;
const int sampleWindow = 50;  // 50ms = 20Hz
unsigned int sample;

unsigned long startMillis;
unsigned long timeCycle;

unsigned int signalMax = 0;
unsigned int signalMin = 1024;
unsigned char index = 0;

unsigned int peakToPeak[8];
unsigned int displayPeak[8];
unsigned int temp[8] = {0, 0, 0, 0, 0, 0, 0, 0};
unsigned int signalMaxBuff[8];
unsigned int signalMinBuff[8];


void setup() {
  // Led matrix
  lc.shutdown(0, false); // bật hiện thị
  lc.setIntensity(0, 1); // chỉnh độ sáng
  lc.clearDisplay(0); // tắt tất cả led

  Serial.begin(9600);
}

void loop() {
  startMillis = millis();
  //peakToPeak = 0;

  signalMax = 0;
  signalMin = 1024;

  // Get data in 50ms
  while (millis() - startMillis < sampleWindow) {
    sample = analogRead(sensorPin);

    if (sample < 1024) {
      if (sample > signalMax) {
        signalMax = sample;
      }
      if (sample < signalMin) {
        signalMin = sample;
      }
    }

    // 20Hz - 64Hz - 125Hz - 250Hz - 500Hz - 1kHz (timeCycle = 1/F)(ms)
    timeCycle = millis() - startMillis;
    if (timeCycle == 1 || timeCycle == 2 || timeCycle == 4 || timeCycle == 8
        || timeCycle == 16 || timeCycle == 32 || timeCycle == 40 || timeCycle == 50) {
      signalMaxBuff[index] = signalMax;
      signalMinBuff[index] = signalMin;
      index = (index + 1) % 8;
      delay(1);
      //Serial.println(timeCycle);
    }
  }

  // Delete pointer to array
  index = 0;

  // Calculation after get samples
  for (int i = 0; i < 8; i++) {  // i = row (led matrix)
    // sound level
    peakToPeak[i] = signalMaxBuff[i] - signalMinBuff[i];

    // Map 1v p-p level to the max scale of the display
    displayPeak[i] = map(peakToPeak[i], 0, 1023, 0, maxScale);

    // Show to led matrix
    displayLed(displayPeak[i], i);

    // Led drop down
    if (displayPeak[i] >= temp[i]) {
      temp[i] = displayPeak[i];
    }
    else {
      temp[i]--;
    }

    lc.setLed(0, i, temp[i], true);
    delayMicroseconds(250);
  }

}

void displayLed(int displayPeak, int row) {
  switch (displayPeak) {
    case 0 : lc.setRow(0, row, 0x80); break;
    case 1 : lc.setRow(0, row, 0xC0); break;
    case 2 : lc.setRow(0, row, 0xE0); break;
    case 3 : lc.setRow(0, row, 0xF0); break;
    case 4 : lc.setRow(0, row, 0xF8); break;
    case 5 : lc.setRow(0, row, 0xFC); break;
    case 6 : lc.setRow(0, row, 0xFE); break;
    case 7 : lc.setRow(0, row, 0xFF); break;
  }
}
复制代码

  实验场景图

  【Arduino】168种传感器模块系列实验（资料代码+图形编程+仿真编程）
   实验一百七十六：6mm大尺寸8x8LED方块方格点阵模块 可级联 红绿蓝白色 可选8级亮度
  项目三十三：动态音乐频谱仪

  实验视频剪辑

https://v.youku.com/v_show/id_XN ... hcb.playlsit.page.1

  实验场景图 动态图

【花雕动手做】有趣好玩的音乐可视化系列小项目
   项目之四：FFT算法的双点阵屏的动态频谱仪

   实验视频剪辑

https://v.youku.com/v_show/id_XN ... hcb.playlsit.page.1

   实验场景动态图

驴友花雕 发表于 2021-7-1 12:04
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
    实验一百七十六：6mm大尺寸8x8L ...

太好了,学习学习

阳老师 发表于 2021-11-25 14:55
太好了,学习学习

谢谢阳老师的鼓励
